濾芯 |
一 簡介
在冶金、石油、化工等行業中，液壓、潤滑系統工作的可靠性、設備使用壽命和運行費用與油液的清潔度密切相關。油液的污染不僅會影響液壓、潤滑系統元件的磨損，而且會導致設備發生事故，油液中的金屬顆粒污染物會加速油液氧化，縮短油液的使用壽命。在液壓、潤滑系統中配置過濾元件，能夠有效阻截和吸附油液中的雜質、水份，保證系統正常工作，延長設備使用壽命，降低設備維護成本。
公司采用國際標準研制生產的標準系列濾芯性能穩定，具有良好的抗腐蝕性，不會對介質產生污染，濾芯結構強度高，納垢容量大，壓力損失小。濾芯產品具有通用性，達到標準化、系列化。 |
二 應用
公司生產的標準系列濾芯現已廣泛地應用于冶金、礦山、石油、化工等行業中。濾芯主要用于下列設備：冶金重型機械、礦山機械、鉆井機械、地質勘探機械、采油機械、金屬加工機械、造紙機械、氣體壓縮機、注塑機、發電機組和大型車輛。 |
| 三 技術性能參數 |
按過濾介質分類： |
分類 |
主要用途 |
油濾芯 |
液壓油 潤滑油 水乙二醇液壓液 磷酸脂液壓液 電器用油 軋制液 乳化液 切削液 |
水濾芯 |
工業用水 冷卻水 循環水 含油污水 |
氣體濾芯 |
空氣 含油壓縮空氣 化工氣體 天然氣 煤氣 |
化工濾芯 |
烴類 芳烴類 溶劑類 酸、堿、鹽類 |
|
按過濾精度分類： |
分類 |
超精濾芯 |
精濾芯 |
普通濾芯 |
粗濾芯 |
過濾精度(μm) |
1 |
3 5 |
10 15 25 40 80 |
100 130 180 |
|
| 過濾材料、過濾精度、過濾比： |
過濾材料 |
過濾精度(μm) |
過濾比β |
2 |
10 |
20 |
75 |
100 |
200 |
玻璃纖維紙 |
1 3 5 10 15 25 |
|
|
● |
|
● |
● |
植物纖維紙 |
10 15 25 40 |
● |
● |
|
|
|
|
合成纖維紙 |
3 5 10 15 25 40 |
|
● |
● |
|
● |
|
不銹鋼纖維氈 |
3 5 10 15 25 40 |
|
|
|
● |
|
|
不銹鋼網 |
5 10 15 25 40 80 |
● |
● |
|
|
|
|
銅 網 |
80 100 130 180 |
● |
● |
|
|
|
|
|
四、進口濾芯國產化 |
公司設計生產非標準濾芯和國外進口濾芯的國產化替代濾芯。濾芯的選型和替代，需要考慮很多因素。技術人員根據用戶的使用情況和進口濾芯型號，選用與進口濾芯相對應的濾材、過濾精度、過濾比、結構強度和結構形式，研制出國產化替代濾芯，能夠保證設備正常運行，降低生產成本。
目前公司已經成功地進行下列國外公司濾芯的國產化工作： |
| ●PALL ●HYDAC ●VICKERS ●SCHWING ●HILLARD ●PURO ●STAUFF ●PARKER ●MAHLE ●FAIRLY ●ARGO ●MP ●INTERNORMEN |
| |
工業用油過濾器 |
一、簡介
在冶金、礦山、石油、化工等行業中，液壓、潤滑系統工作的可靠性、設備使用壽命和運行費用與油液的清潔度密切相關。在液壓、潤滑系統中配置過濾器，能夠有效阻截和吸附油液中的雜質、水份，保證系統正常工作，延長設備使用壽命，降低設備運行成本。
公司研制生產的工業用油過濾器選用的濾芯性能穩定，具有良好的抗腐蝕性，不會對介質產生污染，濾芯結構強度高，納垢容量大，壓力損失小。現已廣泛地應用于下列行業：冶金重型機械、礦山機械、鉆井機械、地質勘探機械、采油機械、金屬加工機械、造紙機械、氣體壓縮機、注塑機、發電機組和大型車輛。 |

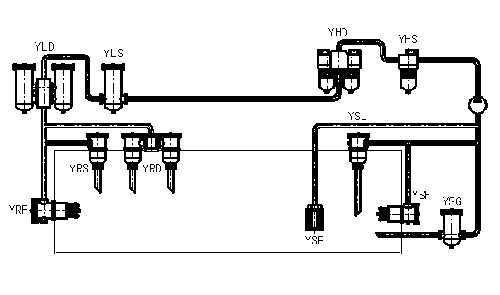

二、過濾器在液壓潤滑系統中的應用 |
|
三 過濾器產品系列 |
| |
吸油過濾器：
YSP系列普通吸油過濾器
YSG系列管路吸油過濾器
YSU系列箱上吸油過濾器
YSF系列自封式吸油過濾器
流 量：40~1000L/min
濾 材：不銹鋼網、銅網
過濾精度：40、80、100、130、180μm
連接方式：螺紋、法蘭
|
 |
| |
中高壓管路過濾器：
YHS系列中高壓單筒管路過濾器
YHD系列中高壓雙筒管路過濾器
壓 力：6.3~32MPa
流 量：16~1600L/min
濾 材：玻璃纖維、植物纖維、合成纖維
不銹鋼纖維氈、不銹鋼網
過濾精度：1、3、5、10、15、25μm
連接方式：螺紋、法蘭、板式
|
 |
| |
低壓管路過濾器：
YLS系列低壓單筒管路過濾器
YLD系列低壓雙筒管路過濾器
壓 力：1~4MPa
流 量：40~2500L/min
濾 材：玻璃纖維、植物纖維、合成纖維
不銹鋼纖維氈、不銹鋼網
過濾精度：1、3、5、10、15、25μm
連接方式：螺紋、法蘭、板式 |
 |
| |
回油過濾器：
YRS系列單筒回油過濾器
YRD系列雙筒回油過濾器
YRF系列自封式回油過濾器
壓 力：1MPa
流 量：40~2500L/min
濾 材：玻璃纖維、植物纖維、合成纖維
不銹鋼纖維氈、不銹鋼網
過濾精度：1、3、5、10、15、25μm
連接方式：螺紋、法蘭
|
 |
| |
|
F系列濾油車 |
一、簡介
F系列濾油車是本公司的基礎產品。結構形式為移動式單級濾油車。用于液壓系統中加油過濾或定期對液壓系統進行外循環過濾。使用濾油車能夠有效阻截和吸附油液中的雜質、水份，達到凈化油液的目的，提高液壓系統工作的可靠性，延長整體設備的使用壽命。該設備現已廣泛地應用于冶金、礦山、石油、化工等行業中。
F系列濾油車性能優化，所使用的濾芯納垢容量大，壓力損失小，過濾后的油液清潔度達到NAS7級。濾油車結構緊湊，移動靈活，操作簡便，對工作環境要求低。 |

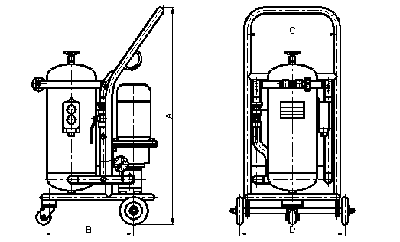

二、結構簡圖 |
|
尺寸
型號 |
A |
B |
C |
D |
F10 |
850 |
320 |
320 |
390 |
F25 |
920 |
350 |
350 |
420 |
F50 |
980 |
400 |
400 |
470 |
F100 |
1000 |
440 |
420 |
490 |
|
| 三 技術規格 |
型號
參數 |
F10 |
F25 |
F50 |
F100 |
粘度范圍cst |
10~100 |
適用介質 |
液壓油，潤滑油 |
過濾精度μm |
10 |
額定壓力MPa |
0.6 |
額定流量L/min |
10 |
25 |
50 |
100 |
電機功率kw |
0.25 |
0.55 |
1 |
2.2 |
電壓 |
AC380V 50Hz |
工作溫度 |
10℃~65℃ |
接口通徑mm |
DN10 |
DN20 |
DN25 |
DN32 |
****外形尺寸mm |
400×400×850 |
500×500×920 |
550×550×980 |
570×570×1000 |
總重kg |
40 |
60 |
80 |
100 |
|
FD系列濾油車 |
一、簡介
FD系列濾油車是本公司的基礎產品。結構形式為移動式雙級濾油車。用于液壓系統中加油過濾或定期對液壓系統進行外循環過濾。使用濾油車能夠有效阻截和吸附油液中的雜質、水份，達到凈化油液的目的，提高液壓系統工作的可靠性，延長整體設備的使用壽命。該設備現已廣泛地應用于冶金、礦山、石油、化工等行業中。
FD系列濾油車性能優化，所使用的濾芯納垢容量大，壓力損失小，過濾后的油液清潔度達到NAS6級。濾油車結構緊湊，移動靈活，操作簡便，對工作環境要求低。 |

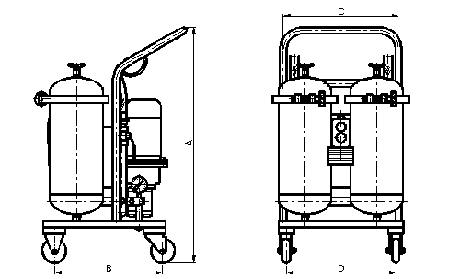

二、結構簡圖 |
|
尺寸
型號 |
A |
B |
C |
D |
F10 |
850 |
320 |
320 |
390 |
F25 |
920 |
350 |
350 |
420 |
F50 |
980 |
400 |
400 |
470 |
F100 |
1000 |
440 |
420 |
490 |
|
| 三 技術規格 |
型號
參數 |
FD10 |
FD25 |
FD50 |
FD100 |
粘度范圍cst |
10~100 |
適用介質 |
液壓油，潤滑油 |
過濾精度 |
3μm |
額定壓力MPa |
0.6 |
額定流量L/min |
10 |
25 |
50 |
100 |
電機功率kw |
0.25 |
0.55 |
1 |
2.2 |
電壓 |
AC380v 50Hz |
工作溫度 |
10℃~65℃ |
接口通徑mm |
DN10 |
DN20 |
DN25 |
DN32 |
****外形尺寸mm |
400×400×850 |
500×500×920 |
550×550×980 |
570×570×1000 |
總重kg |
50 |
80 |
110 |
150 |
|
FG系列過濾設備 |
一 簡介
FG系列過濾設備是本公司的基礎產品。結構形式為固定式雙級過濾設備。用于液壓系統供油過濾或?qū)σ簤合到y(tǒng)進行外循環過濾。使用過濾設備能夠有效阻截和吸附油液中的雜質、水份，達到凈化油液的目的，提高液壓系統工作的可靠性，延長整體設備的使用壽命。該設備現已廣泛地應用于冶金、礦山、石油、化工等行業中。
FG系列過濾設備性能優化，具有濾芯堵塞自動報警、油液取樣、壓力監控等功能，所使用的濾芯納垢容量大，壓力損失小，過濾后的油液清潔度達到NAS6級。過濾設備結構緊湊，操作簡便，清洗維護方便，對工作環境要求低。
FG系列過濾設備為本公司標準產品，設備的結構型式也可根據用戶的要求設計制造。 |

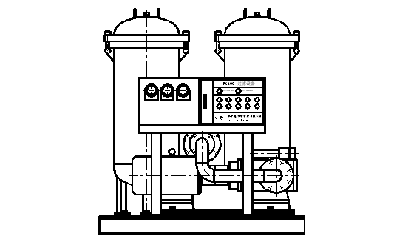

| 二、結構簡圖 |
|
| 三、技術規格 |
型號
參數 |
FG50 |
FG100 |
FG160 |
FG250 |
FG400 |
FG630 |
FG1000 |
FG1600 |
粘度范圍cst |
|
適用介質 |
液壓油，潤滑油 |
過濾精度 |
3μm |
額定壓力MPa |
0.6 |
額定流量L/min |
50 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
電機功率kw |
1 |
2.2 |
3 |
5.5 |
7.5 |
11 |
15 |
30 |
電壓 |
AC380V 50Hz |
工作溫度 |
10℃~65℃ |
接口通徑mm |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN150 |
****外形
尺寸mm |
800×700
×900 |
800×700
×1000 |
1000×800
×1300 |
1200×1000
×1600 |
1300×1200
×1600 |
1500×1300
×1600 |
1800×1500
×1800 |
2200×1800
×1800 |
設備總重kg |
150 |
180 |
300 |
600 |
700 |
1200 |
2400 |
3600 |
|
|
FGC系列循環過濾設備 |
一、簡介
FGC系列循環過濾設備是本公司的基礎產品。結構形式為固定式帶油箱雙級循環過濾設備。用于液壓系統供油過濾或?qū)σ簤合到y(tǒng)進行外循環過濾。使用循環過濾設備能夠有效阻截和吸附油液中的雜質、水份，達到凈化油液的目的，提高液壓系統工作的可靠性，延長整體設備的使用壽命。該設備現已廣泛地應用于冶金、礦山、石油、化工等行業中。
FGC系列循環過濾設備性能優化，具有濾芯堵塞自動報警、油箱液位自動報警、油液取樣、壓力監控等功能，所使用的濾芯納垢容量大，壓力損失小，過濾后的油液清潔度達到NAS6級。過濾設備結構緊湊，操作簡便，清洗維護方便，對工作環境要求低。
FGC系列循環過濾設備為本公司標準產品，設備的結構形式和性能參數也可根據用戶的要求設計制造。 |

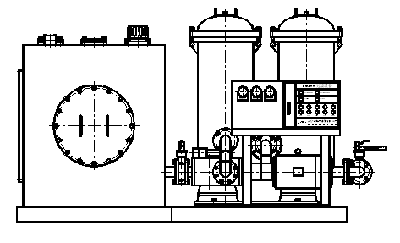

二、結構簡圖 |
|
| 三、技術規格 |
型號
參數 |
FGC50 |
FGC100 |
FGC160 |
FGC250 |
FGC400 |
FGC630 |
FGC1000 |
FGC1600 |
粘度范圍cst |
10~100 |
適用介質 |
液壓油，潤滑油 |
過濾精度μm |
3 |
額定壓力MPa |
0.6 |
額定流量l/min |
50 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
電機功率kw |
1 |
2.2 |
3 |
5.5 |
7.5 |
11 |
15 |
30 |
電壓 |
AC380V 50Hz |
工作溫度 |
10℃~65℃ |
接口通徑mm |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN150 |
油箱有效容積 l |
250 |
400 |
630 |
1000 |
1600 |
2500 |
4000 |
6300 |
****外形尺寸mm |
1100×1000
×900 |
1350×1000
×1100 |
1500×1000
×1300 |
2000×1400
×1600 |
2400×1400
×1600 |
2600×1600
×1600 |
3000×1800
×1800 |
3800×1800
×1800 |
設備總重kg |
350 |
580 |
700 |
1250 |
1500 |
2000 |
4000 |
6000 |
|
DHF系列脫水過濾設備 |
一、簡介
DHF系列脫水過濾設備是本公司的基礎產品。結構型式為固定式雙級精密過濾和高效脫水設備。該設備采用聚結分離技術，對汽輪機潤滑和調速油系統油液進行脫水過濾，能夠有效地清除油液中的顆粒污染物及乳化水、游離水，提高發電機組運行的可靠性，延長整體設備的使用壽命。該設備現已廣泛地應用于電力、石油、化工等行業中。
DHF系列脫水過濾設備性能優化，具有濾芯堵塞自動報警、油液取樣、壓力監控等功能，所使用的過濾濾芯納垢容量大，壓力損失小，過濾后的油液清潔度達到NAS6級。該設備合理配置聚結濾芯和分離濾芯，脫水效率高，脫水處理后的油液含水量小于200ppm。脫水過濾設備結構緊湊，操作簡便，清洗維護方便，對工作環境要求低。
DHF系列脫水過濾設備為本公司標準產品，設備的結構型式也可根據用戶的要求設計制造。 |

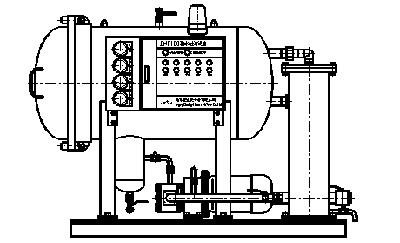

二、結構簡圖 |
|
三、技術規格 |
型號
參數 |
DHF50 |
?DHF100 |
DHF 160 |
DHF250 |
DHF400 |
DHF630 |
DHF1000 |
DHF1600 |
粘度范圍cst |
10~100 |
適用介質 |
汽輪機油，低粘度液壓油、潤滑油 |
清潔度等級 |
NAS6 |
油液中水含量 |
200ppm |
額定壓力MPa |
1.0 |
額定流量L/min |
50 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
電機功率kw |
1.1 |
2.2 |
5.5 |
7.5 |
11 |
18.5 |
30 |
45 |
電壓 |
AC380V 50Hz |
工作溫度 |
10℃~80℃ |
接口通徑mm |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN150 |
****外形
尺寸mm |
1300×900
×1150 |
1500×900
×1250 |
1600×1000
×1450 |
1800×1400
×1600 |
2000×1400
×1800 |
2400×1600
×1800 |
2800×2000
×1800 |
2800×2000
×1800 |
設備總重kg |
450 |
700 |
1000 |
1500 |
2000 |
2500 |
3600 |
4800 |
|
FL系列沖洗過濾設備 |
一、簡介
FL系列沖洗過濾設備是本公司的基礎產品。結構形式為固定式帶油箱循環沖洗過濾設備。對液壓、潤滑系統的管道和元器件進行循環沖洗，沖洗方式有連續沖洗、脈沖沖洗和混合沖洗。FL系列沖洗過濾設備自動化程度高，沖洗效率高，沖洗目標清潔度等級達到NAS9級。
FL系列沖洗過濾設備結構緊湊，操作簡便，清洗維護方便，對工作環境要求低。該設備現已廣泛地應用于冶金、礦山、石油、化工等行業中。
FL系列沖洗過濾設備為本公司標準產品，設備的結構型式也可根據用戶的要求設計制造。 |

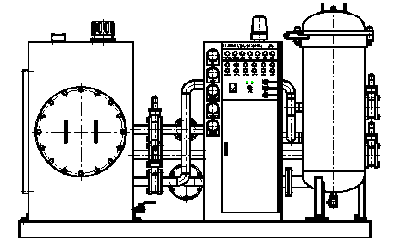

| 二、結構簡圖 |
|
三、技術規格 |
型號
參數 |
FL50 |
FL100 |
FL160 |
FL250 |
FL400 |
FL630 |
FL1000 |
FL1600 |
粘度范圍cst |
10~100 |
適用介質 |
液壓油，潤滑油 |
清潔度等級 |
NAS9 |
額定壓力MPa |
2.5 |
額定流量L/min |
50 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
電機功率kw |
4 |
7.5 |
11 |
18.5 |
22 |
37 |
75 |
90 |
電壓 |
AC380V 50Hz |
工作溫度 |
10℃~65℃ |
接口通徑mm |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN150 |
油箱有效容積 L |
250 |
400 |
630 |
1000 |
1600 |
2500 |
4000 |
6300 |
****外形尺寸mm |
1000×1000
×900 |
1300×1000
×1000 |
1600×1000
×1100 |
1800×1600
×1600 |
2000×1600
×1500 |
2300×1600
×1500 |
2600×2000
×1600 |
3400×2000
×1600 |
設備總重kg |
350 |
470 |
830 |
1200 |
1500 |
1900 |
3600 |
5100 |
|
FLH系列高精度沖洗過濾設備 |
一、簡介
FLH系列高精度沖洗過濾設備是本公司的基礎產品。結構形式為固定式帶油箱雙級循環沖洗過濾設備。對液壓、潤滑系統的管道和元器件進行循環沖洗，沖洗方式有連續沖洗、脈沖沖洗和混合沖洗。FLH系列沖洗過濾設備自動化程度高，沖洗過濾效率高，沖洗目標清潔度等級達到NAS6級。
FLH系列高精度沖洗過濾設備結構緊湊，操作簡便，清洗維護方便，對工作環境要求低。該設備現已廣泛地應用于冶金、礦山、石油、化工等行業中。
FLH系列高精度沖洗過濾設備為本公司標準產品，設備的結構型式也可根據用戶的要求設計制造。 |
二、結構簡圖 |
|
三、技術規格 |
型號
參數 |
FLH50 |
FLH100 |
FLH160 |
FLH250 |
FLH400 |
FLH630 |
FLH1000 |
FLH1600 |
粘度范圍cst |
10~100 |
適用介質 |
液壓油，潤滑油 |
清潔度等級 |
NAS6 |
沖洗系統 |
額定壓力MPa |
2.5 |
額定流量L/min |
50 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
電機功率kw |
4 |
7.5 |
11 |
18.5 |
22 |
37 |
75 |
90 |
電壓 |
AC380V 50Hz |
過濾系統 |
額定壓力MPa |
0.6 |
額定流量L/min |
50 |
100 |
175 |
265 |
420 |
660 |
1100 |
1700 |
電機功率kw |
1 |
2.2 |
4 |
5.5 |
7.5 |
11 |
18.5 |
30 |
電壓 |
AC380V 50Hz |
工作溫度 |
10℃~65℃ |
接口通徑mm |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN150 |
油箱有效容積 L |
250 |
400 |
630 |
1000 |
1600 |
2500 |
4000 |
6300 |
****外形尺寸mm |
1200×1000
×900 |
1500×1000
×1100 |
1800×1000
×1300 |
2340×1600
×1600 |
2600×1600
×1600 |
2800×1600
×1600 |
3200×2000
×1800 |
4000×2000
×1800 |
設備總重kg |
400 |
550 |
1000 |
1500 |
2000 |
2500 |
5000 |
7000 |
|
| |
